Для чего нужен разборный штифт?

Для чего нужен разборный штифт?

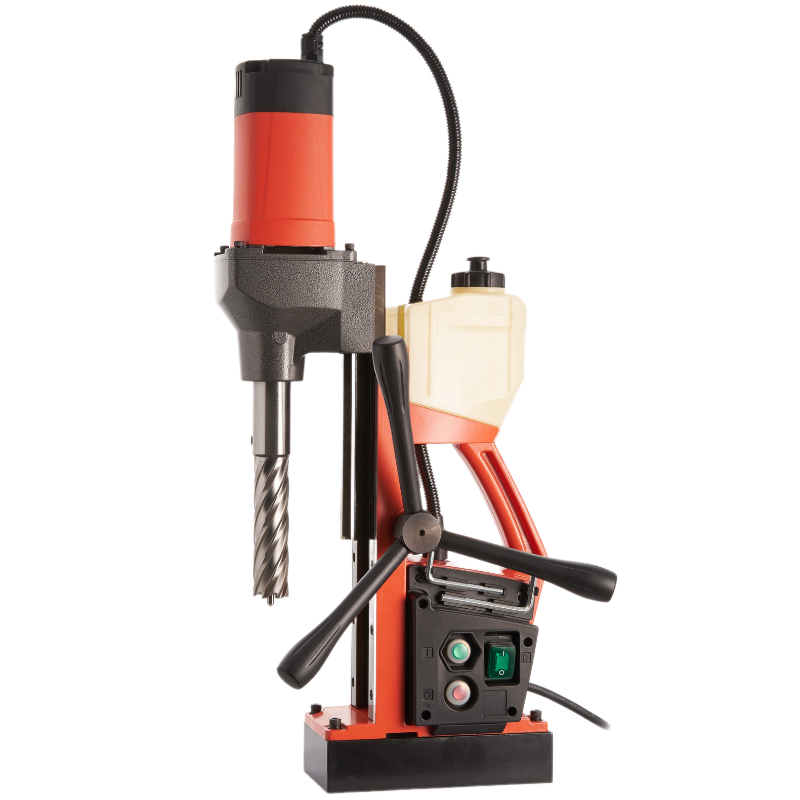

Постоянный спутник корончатого сверла при сверлении отверстий в металле – штифт.

Корончатое сверло отличается от обычного спирального тем, что оно полое внутри и не имеет центрального направляющего элемента. Именно поэтому без штифта не обойтись — он выполняет сразу несколько критически важных функций.

Почему важно использовать штифт:

- центрирует отверстие, так как у корончатого сверла нет центра, оно пустотелое

- помогает при выталкивании высверленного металла, который может оставаться внутри сверла

- открывает внутренний клапан в держателе, в случае если держатель корончатого сверла предполагает подведение охлаждения внутри

Какие бывают виды штифтов и как правильно применять в сложных условиях — например, при сверлении глубоких отверстий

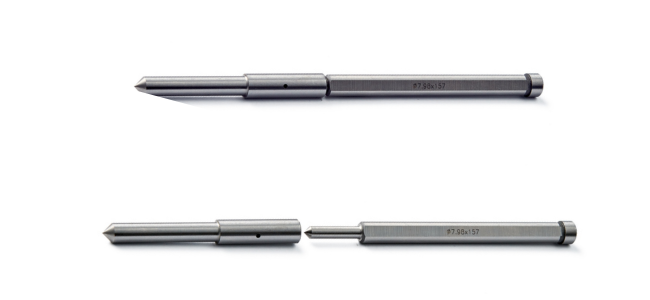

Существуют стандартные штифты и сборные / разборные

•   Стандартные штифты — предназначены для большинства типовых операций, когда глубина сверления не превышает возможностей держателя
•   Сборные / разборные штифты — состоят из двух частей, которые можно разъединить без полной разборки конструкции оснастки. Они незаменимы при работе с глубокими отверстиями.

Проблемы при сверлении глубоких отверстий и их решение

При сверлении отверстий значительной глубины оператор сталкивается с ограничением, обусловленным конструкцией держателя.

Разберём проблему подробно.

Пошаговый алгоритм действий при использовании цельного штифта:

1.           Остановить сверление до достижения критической глубины

2.           Поднять сверло из отверстия

3.           Разобрать конструкцию: открепить сверло от держателя, вынуть штифт

4.           Собрать оснастку заново — установить сверло в держатель уже без штифта

5.           Продолжить сверление в уже засверленном отверстии

Нюанс: при отсутствии штифта внутренний клапан для подачи охлаждения остаётся закрытым. В этом случае рекомендовано использовать внешнюю подачу СОЖ для предотвращения перегрева и износа режущих кромок.

Для работы с отверстиями глубиной более 55 мм или при использовании удлинителей предпочтительны разборные штифты. Их ключевое преимущество — возможность частичного извлечения без разборки всей конструкции.

Как это работает:

1.           Оператор поднимает сверло из получаемого отверстия

2.           Снизу вынимает только нижнюю часть штифта, оставляя верхнюю в полости держателя

3.           Продолжает сверление — верхняя часть штифта уходит в полость держателя во время работы, а нижняя уже не мешает достижению заданной глубины

При сверлении слишком глубоких отверстий используется разборный штифт. Если длины штифта недостаточно, то сверление будет производиться без штифта с использованием только внешнего охлаждения.

Преимущества сборного / разборного штифта:

•   экономия времени — не требуется полная разборка оснастки
•   сохранение возможности внутренней подачи охлаждения
•   повышение точности — частичный штифт продолжает выполнять функцию центрирования на этапе завершения сверления
•   соосность отверстий — если сверление происходит в квадрате трубы, то штифт отцентрирует сначала верхнюю поверхность, затем нижнюю – будет соблюдена соосность отверстий
•   универсальность — подходит для работы с удлинителями и нестандартными держателями

Штифт — небольшой, но важный элемент оснастки для корончатых свёрл. Правильный выбор типа штифта (цельный или разборный) и

понимание его роли в системе охлаждения и центрирования позволяют:

•             повысить точность сверления

•             избежать простоев из-за заклинивания штифта

•             оптимизировать подачу охлаждающей жидкости

•             эффективно работать с глубокими отверстиями без потери качества

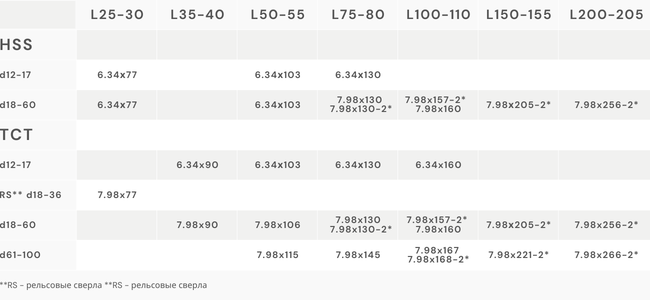

Ниже таблица соответствия штифтов корончатым сверлам AT-S

Вот видео для визуализации
