Использование штифтов совместно с корончатыми сверлами
Процесс сверления металла может происходить с использованием различных инструментов. В данной статье рассмотрим сверление корончатыми сверлами.
Важность центрирующего выталкивающего штифта в корончатом сверлении.
Корончатое сверление является одним из наиболее эффективных методов обработки металлов, и в этом процессе особое значение имеет центрирующий выталкивающий штифт. Данная статья освещает его функции и важность для достижения качественных результатов.
Роль штифта в корончатом сверлении.
Центрирующий выталкивающий штифт выполняет несколько ключевых задач, которые критически важны для успешного выполнения сверления:
1. Центрирование
2. Охлаждение
3. Выталкивание
Центрирование

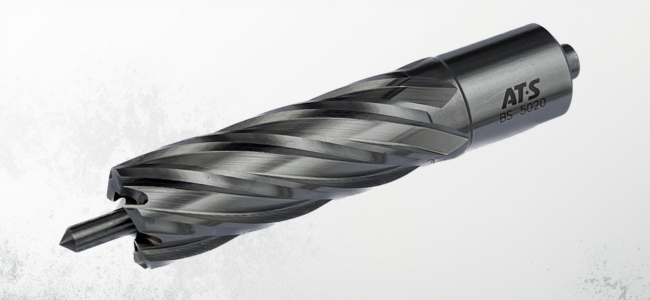

Для точного выполнения отверстий корончатые сверла требуют правильного центрирования. Штифт, который вставляется в хвостовик сверла, обеспечивает необходимую точность. Процесс начинается с накернивания центра будущего отверстия, после чего штифт устанавливается так, чтобы он выступал за пределы режущей кромки. Это позволяет оператору точно настроить сверло относительно места сверления, что критично для достижения желаемого результата.
Охлаждение

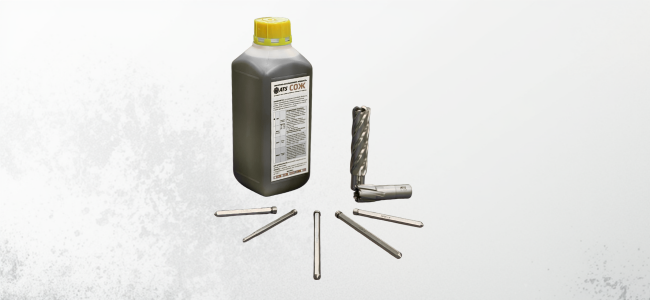

При сверлении на высоких скоростях возникает значительное трение, что может привести к перегреву как инструмента, так и обрабатываемого материала. Эффективное охлаждение становится необходимым для предотвращения повреждений. Штифт играет роль клапана, который открывает доступ к охлаждающей жидкости, когда он поднимается во время сверления. Это обеспечивает поступление СОЖ в зону реза, что помогает поддерживать оптимальную температуру и увеличивает срок службы инструмента.
В случаях, когда использование жидкости невозможно (например, при работе на потолке с магнитным станком), рекомендуется применять аэрозольные спреи или специальные смазки.
Выталкивание
Большинство современных магнитных станков оснащены системами подведения СОЖ и держателями, которые работают совместно со штифтом. После завершения процесса сверления штифт помогает вытолкнуть керн из отверстия. Это особенно важно для корончатых сверл, предназначенных для создания сквозных отверстий, так как позволяет избежать застревания материала.

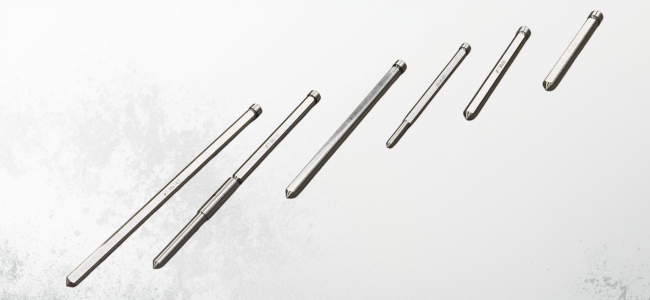

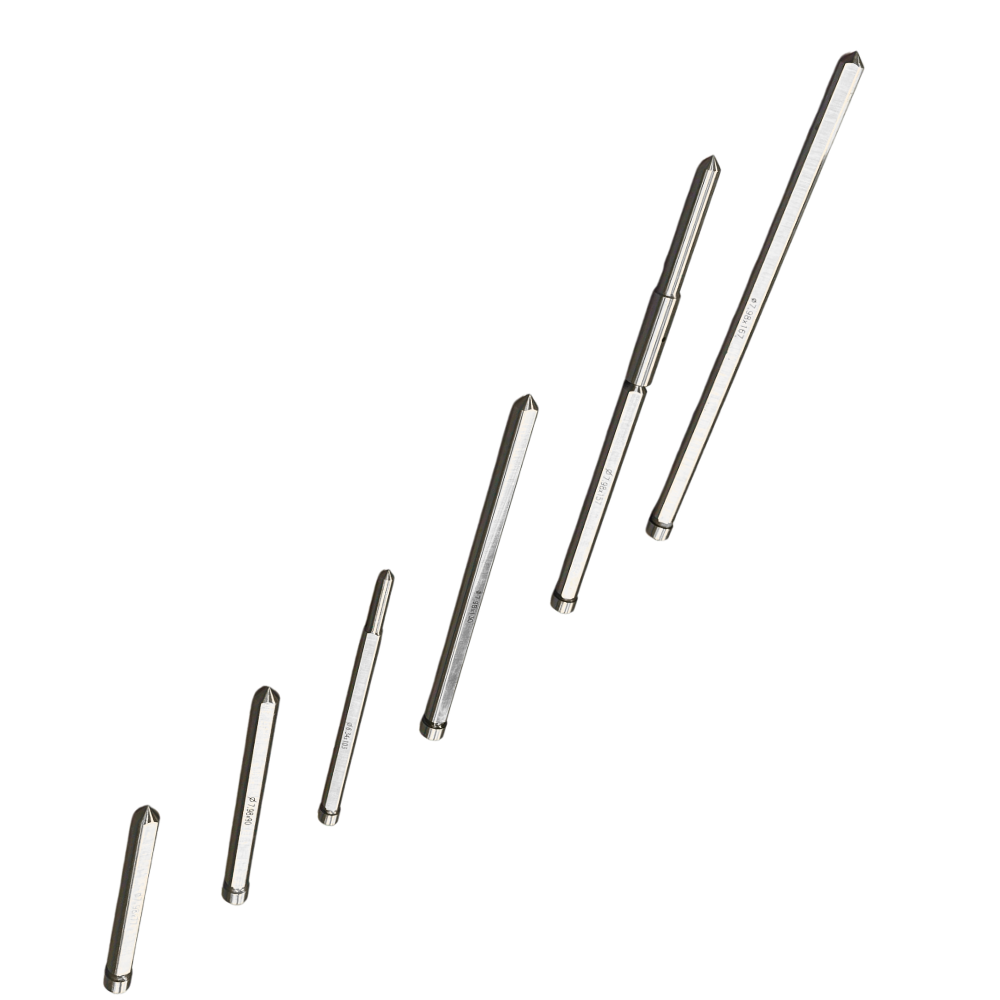

Разнообразие штифтов

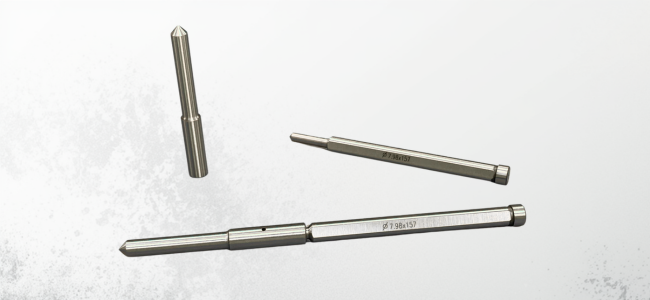

Различные варианты штифтов отличаются размерами и формами. При выборе штифта важно учитывать длину сверла и диаметр внутреннего отверстия в хвостовике. Производители предлагают штифты с различными окончаниями и канавками, состоящие из одной части или из двух частей.

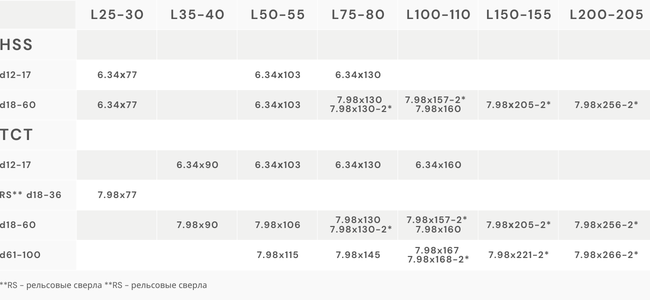

Ниже таблица соответствия штифтов корончатым сверлам AT-S
