Хвостовики корончатых сверл

Выбор корончатого сверла определяется не только диаметром и материалом — не менее важен тип хвостовика. Неправильный хвостовик попросту не войдёт в держатель станка. Разбираем четыре актуальных стандарта: Weldon 19 мм, Weldon 32 мм, Universal 19 мм и Quick-IN Fein 18 мм.

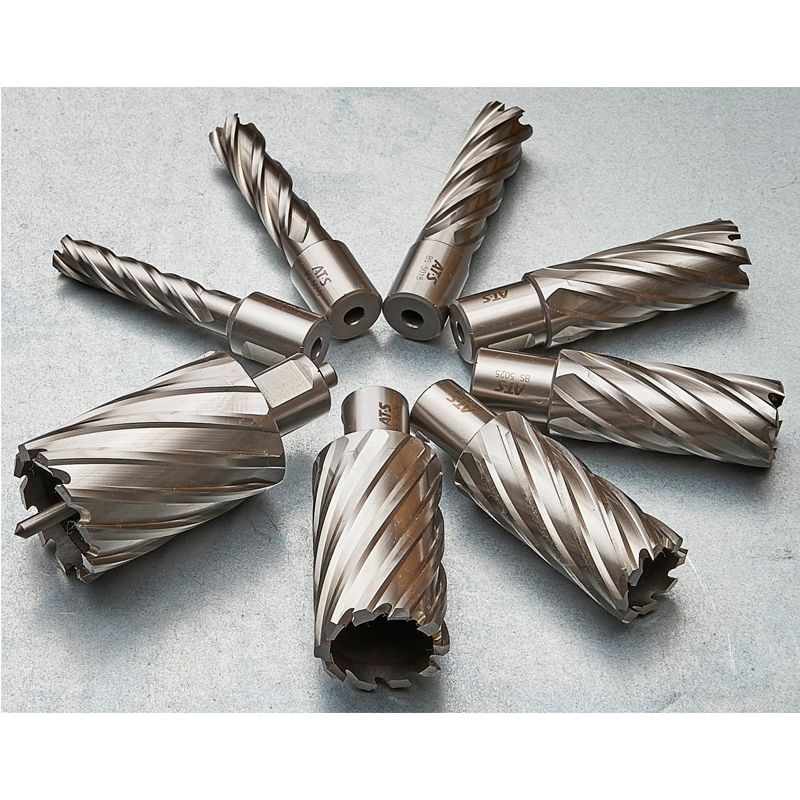

Что такое хвостовик и почему он важен

Хвостовик — это посадочная часть корончатого сверла, которая вставляется в держатель станка. Именно он передаёт крутящий момент от шпинделя к режущей коронке и обеспечивает точное центрирование инструмента. При неправильном выборе хвостовика сверло либо не зафиксируется в держателе, либо будет биться, что приведёт к браку отверстия и ускоренному износу инструмента.

Сегодня на рынке присутствуют четыре основных стандарта хвостовиков для корончатых сверл под магнитные сверлильные станки. Каждый стандарт имеет свою геометрию, диаметр и область применения. Правильно подобранный хвостовик — залог надёжной фиксации, точного сверления и долгого срока службы инструмента.

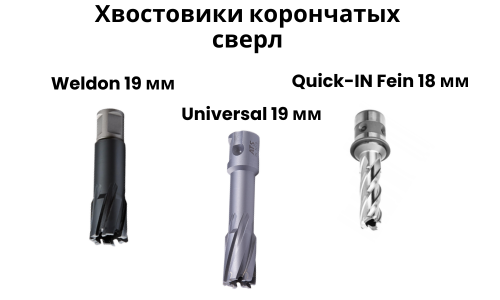

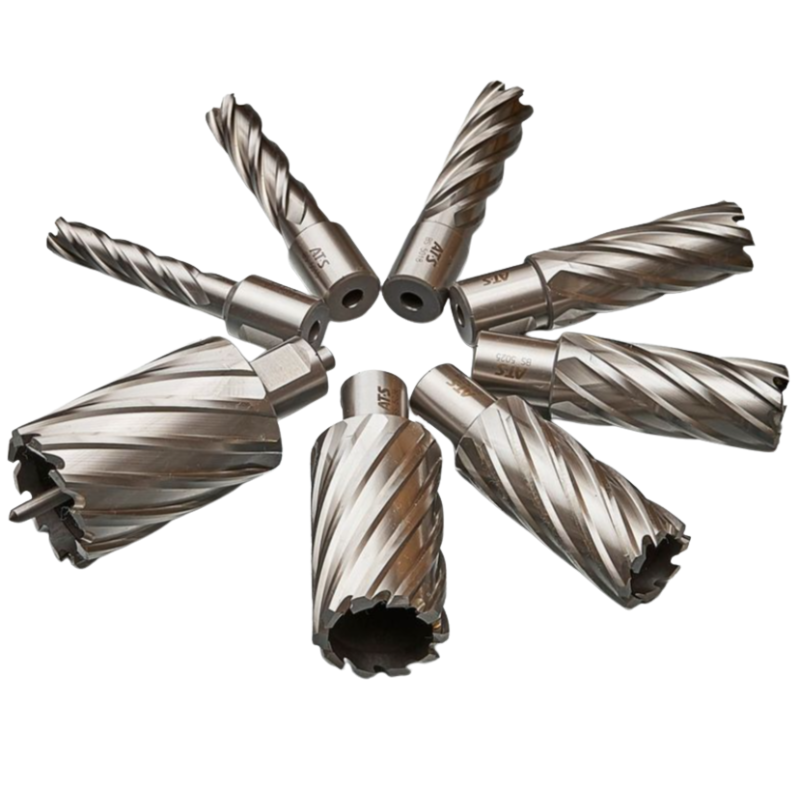

Четыре стандарта хвостовиков

Линейка хвостовиков охватывает все основные сценарии применения — от лёгких монтажных работ до тяжёлых промышленных операций.

Подробно о каждом стандарте

Weldon 19 мм — универсальный стандарт отрасли

Weldon 19 мм — самый распространённый стандарт в отрасли. Цилиндрический хвостовик диаметром 19 мм (3/4") имеет две плоские опорные площадки (лыски), на которые опираются фиксирующие винты держателя. При установке важно совместить лыски с винтами точно — это обеспечивает надёжную передачу крутящего момента и исключает проворачивание. Стандарт охватывает диаметры коронок от 12 до 60 мм и совместим с подавляющим большинством магнитных сверлильных станков всех производителей. Исключение составляют японские станки Nitto и оборудование FEIN — для них потребуется переходник.

Weldon 32 мм — для тяжёлых коронок

Weldon 32 мм — «старший брат» стандарта Weldon, рассчитанный на тяжёлые корончатые свёрла диаметром от 60 мм. Увеличенный диаметр хвостовика (32 мм, или 1¼") обеспечивает жёсткость, необходимую при работе с крупными коронками: большие диаметры создают значительный крутящий момент, и более массивный хвостовик позволяет передать его без деформации и вибрации. Держатель станка для Weldon 32 мм — отдельный типоразмер, не взаимозаменяемый с держателем 19 мм. Ряд моделей корончатых сверл выпускается в исполнении Weldon 19/32 — когда одна серия предлагается с двумя вариантами хвостовика в зависимости от диаметра.

Universal UNI 19 мм — максимальная гибкость

Universal UNI 19 мм — хвостовик-компромисс, совмещающий в одном исполнении геометрию стандартов Weldon и Nitto. В отличие от классического Weldon, он имеет одну лыску и три дополнительных круглых паза. Благодаря этому сверло входит как в держатели с механическим зажимом (Weldon 19/32), так и в быстрозажимные патроны, совместимые с форматом Nitto. Это делает его наиболее удобным вариантом для мастерских, где используется разнородный парк оборудования. Единственное ограничение: Quick-IN Fein 18 мм — не совместим.

Quick-IN Fein 18 мм — скорость смены инструмента

Quick-IN Fein 18 мм — фирменный стандарт немецкой компании FEIN, разработанный специально для магнитных дрелей этого бренда. Цилиндрический хвостовик диаметром 18 мм несёт несколько круглых углублений, за которые захватывает пружинный механизм быстрозажимного патрона. Смена инструмента происходит без ключа, буквально за секунду — это главное преимущество стандарта при высокой интенсивности работы. Обратная сторона: сверло Quick-IN не входит в держатели Weldon и UNI, а для работы со станками других производителей требуется специальный переходник FEIN → Weldon.

Таблица совместимости

Проверьте совместимость вашего хвостовика с держателями различных типов.

✓ — совместим   ✗ — несовместим   ~ — совместим через переходник

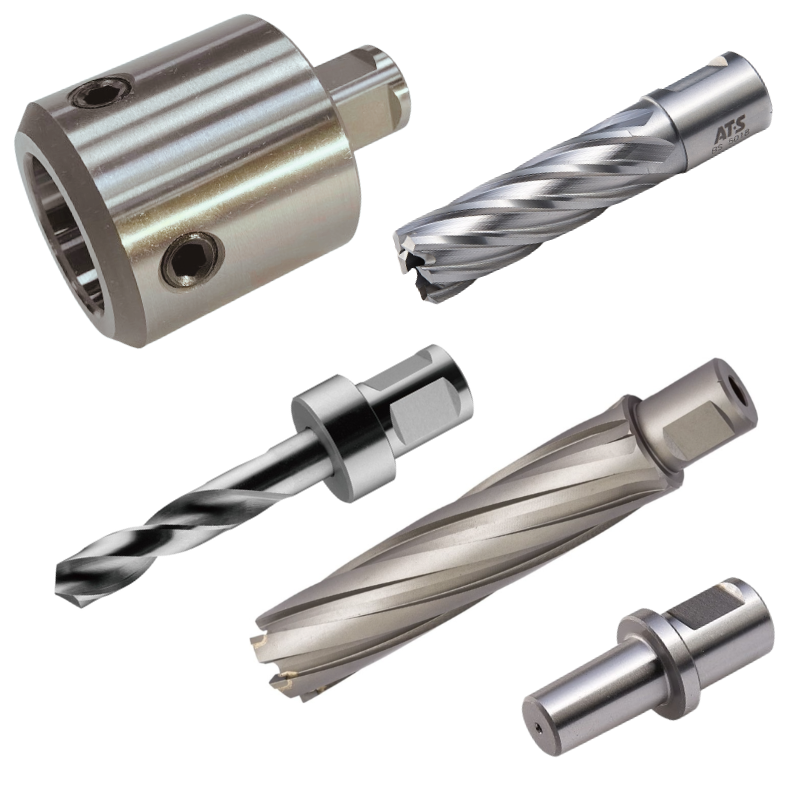

Переходники: когда хвостовик не подошёл

Если хвостовик корончатого сверла не соответствует держателю станка, решением служит переходник. При использовании переходника важно учитывать два момента: конструкция становится длиннее, что уменьшает эффективный рабочий ход станка. Необходимо выбирать штифт (выталкиватель) правильной длины и заранее проверять совместимость по ходу шпинделя.

Как выбрать хвостовик

Прежде всего определите стандарт держателя своего станка — эта информация указана в паспорте оборудования или на этикетке держателя. Подавляющее большинство магнитных сверлильных станков, в том числе вся линейка AT-S, оснащены держателями под Weldon 19 мм.

Если парк оборудования на предприятии разнородный — и станки с механическим зажимом, и быстрозажимные держатели — оптимальный выбор корончатого сверла будет с хвостовиком Universal 19 мм: он войдёт в оба типа держателей без переходников.

Если диаметр требуемого отверстия превышает 60 мм, убедитесь, что станок оснащён держателем Weldon 32 мм или имеет возможность его установки. Попытка зафиксировать крупную коронку в держателе 19 мм недопустима.

Хвостовик Quick-IN Fein 18 мм имеет смысл выбирать только в том случае, если на предприятии эксплуатируются исключительно станки FEIN, а высокая скорость смены инструмента является приоритетом. В смешанном парке он создаёт лишние ограничения.
